El cable de par trenzado es un tipo de
conexión que tiene dos conductores eléctricos aislados y entrelazados
para anular las interferencias de fuentes externas y la fibra óptica es un medio de transmisión utilizado para propagar por su interior un haz de luz. Hay diferentes tipos de conectores para la fibra óptica: - Conector ST (Set and Twist -poner y girar-) ha sido el más utilizado en las conexiones de fibras ópticas, hoy en día está en desuso, aunque sigue funcionando en muchos instalaciones. Tiene unas pérdidas de inserción de 0'3 dB.
- Conector SC (Set and Connect -poner y conectar-) es un conector cuadrado. Los conectores SC has sustituido poco a poco a los ST, fundamentalmente en el cableado de redes locales, sobre todo por ser más fáciles de conectar, tener mayor densidad de integración y permitir el uso de dos canales uno de transmisión y otro de recepción emparejados. Tiene unas pérdidas de inserción típicas de 0'25 dB.

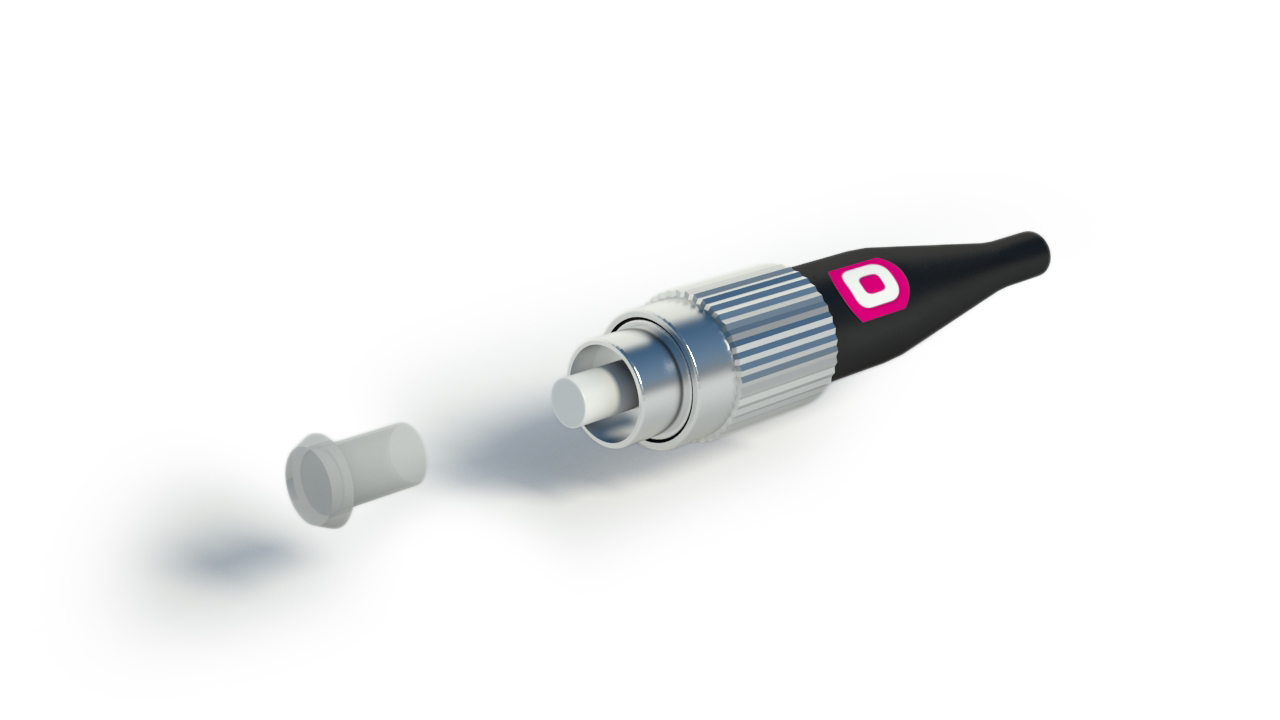

- Conector FC (Fiber Connection -conexión de fibra-) es un conector redondo, va enroscado y la punta es un poco más corta. Ha sido el más utilizado con fibra óptica monomodo, pero esta siendo sustituido por el SC. Tiene unas pérdidas de inserción típicas de 0'25 dB.
- Conector LC (Lucent Technologies Connector) es un conector cuadrado. Lo encontramos en formato sencillo y doble o dúplex y con un sistema de extracción similar al RJ-45 y una longitud, también similar. Tiene unas pérdidas de inserción típicas de 0'1 dB.
Pigtail es un trozo de cable de fibra óptica con un conector en un extremo, y el otro extremo libre para hacer la conexión en el interior de un panel de parcheo o en una caja de derivación.
Precio: 13'48€ Cómpralo
Características: Herramienta peladora y cortadora de las diferentes secciones de que
consta un cable de fibra óptica. Dispone de 3 niveles de corte y pelado.
El primero pela la cubierta exterior del cable de fibra óptica (2-3
mm), el segundo pela la cubierta interior (buffer insulation de 900um) y
el tercero pela la fibra óptica (acrylate coating de 250um). Permite
calibrar la sección de pelado para diferentes tipos de fibra.
Herramienta imprescindible para preparar un cable de fibra óptica antes
del crimpado.
Precio: 28'23€ Cómpralo
Características: Herramienta peladora de cable de fibra óptica de tipo FTTH o fibra al
hogar (fiber to the home). Basta con insertar la fibra FTTH en el
orificio y presionar la herramienta para obtener un pelado del cable.
Dispone de una regla en la base para medir la distancia de pelado.
Pelado del cable de una fibra óptica
- Primero, se pela la funda exterior.
- Se corta la parte del kevlar sobrante.
- Se pela la funda interior.
- Por último, se pela el revestimiento si fuese necesario (si se va a realizar un empalme por fusión, no hace falta).
Pelado del cable de varias fibras ópticas
- Primero, pelamos la funda exterior del cable.
- Cortamos el kevlar sobrante con las tijeras o con otra herramienta de corte.
- Pelamos la funda interior común a todas las fibras. Aquí hemos de tener cuidado de no pasarnos de la funda, porque podemos cortar las fibras y tendríamos que repetir el proceso.
- Por último, se puede pelar el revestimiento de cada una de las fibras si fuese necesario, aunque lo normal en estos tipos de cable de fibra es hacer un empalme por fusión de fibra y no es necesario pelar el revestimiento.
- Las fibras están en un gel que sirve para lubricar y mantener las fibras en el interior del cable flexible, así como para evitar el contacto con agua si el cable se agrietara. Se limpian con alcohol isopropílico para usarlas.
Pelado del cable multifibra
Se define como aquel que tiene varias fundas interiores y cada una incorpora varias fibras ópticas.
Es un cable muy rígido y bien protegido para su instalación en exteriores o enterrado.
El proceso a seguir para pelar este tipo de cable es el siguiente:
- Primero, pelamos la funda exterior del cable. Esta es la tarea más complicada porque es una cubierta bastante dura. Para ello, haremos uso del alicate de corte/pelado. Una vez hecha la hendidura en toda la superficie alrededor del cable, según la profundidad de la cubierta, con un cúter cortaremos la cubierta hasta la punta.
- Cortaremos el kevlar sobrante con las tijeras o con otra herramienta de corte.
- Pelamos la funda interior común a todas las fibras. Aquí hemos de tener cuidado de no pasarnos de la funda porque podemos cortar las fibras y tendríamos que repetir el proceso.
- Una vez a la vista todas las fundas de las fibras propiamente dichas, pelaremos las fundas necesarias.
- Las fibras están en un gel que sirve para lubricar y mantener las fibras en el interior del cable, así como para evitar el contacto con agua si el cable se agrietara. Para usarlas, se limpian con alcohol isopropílico y un paño que no suelte pelusa o toallitas impregnadas en el alcohol isopropílico.
- Por último, se puede pelar el revestimiento de cada una de las fibras si fuese necesario, aunque lo normal en estos tipos de cable de fibra es hacer un empalme por fusión de fibra y no es necesario pelar este revestimiento.
Con esto llegamos a la última capa, que es la que contiene la fibra óptica propiamente dicha. También se puede pelar un trozo de la cubierta y nos encontraremos un hilo de color blanco que, al tirar de el, se irá rajando la cubierta, procediendo a terminar de pelarla con un cúter u otra herramienta cortante.
Ahora podemos pelar cada grupo de fibras y después, si es necesario, pelaremos el revestimiento de color de cada fibra.
Actividad 3.7
Precio: 59'14€ 100 m Cómpralo
Características: Bobina de cable de fibra óptica multi-modo duplex (2 fibras). La sección
del núcleo y su revestimiento son de sección 50/125 micrones (um). La
protección exterior es de tipo adherente o apretada (tight buffer) de
color naranja y diámetro de 2.0 mm. Cable libre de halógenos y no
propagador de la llama (LSZH = Low Smoke Zero Halogen). Presentado en
bobina para mayor comodidad. Longitud: 100 m.
Precio: 128'07€ 100 m Cómpralo
Características: Bobina de cable de fibra óptica tipo GYSTA multi-modo protegida para
instalaciones exteriores, antirayos UV y protección contra humedad. En
el interior dispone de 2 cables de fibra óptica con protección exterior
de tipo adherente o apretada (tight buffer) y diámetro de 3.0 mm. Se
trata de fibrás ópticas multi-modo con núcleo y revestimiento de sección
62.5/125 micrones (um). En el eje central se disponen los cables de
fibra óptica y un alambre de refuerzo. Los cables de fibra óptica de
3.0mm disponen de 3 tipos de recubrimiento: funda mylar (similar al
celuloide), funda PALP (Polietileno Aluminio Polietileno) y vaina
externa protectora. Presentado en bobina para mayor comodidad. Longitud:
100m.
Fibra óptica: es un medio de transmisión utilizado para propagar por su interior un haz de luz.
Para la transmisión se utiliza un componente basado en un diodo LED o láser en un extremo,que se encarga de convertir los pulsos eléctricos de los datos a transmitir en pulsos de luz.
Hay 2 tipos de fibra:
- Monomodo (SM): en estas fibras solo se propaga un modo de luz.El diámetro del revestimiento es de 125 um.El diámetro del núcleo es mucho menor de unos 9 um.Las fibras monomodo permiten alcanzar grandes distancias y transmitir información a elevadas velocidades.
- Multimodo (MM): los haces de luz pueden circular por más de un camino,teniendo reflexiones a lo largo de la fibra.El hecho de que se propague más de un modo supone que no llegan todos los rayos a la vez al final de la fibra,por lo que se usan comúnmente en aplicaciones de corta distancia.
Hay 6 grupos de fibra:
- OM1: fibra multimodo de tipo 50/125 um o 62'5/125 um; soporta hasta 275 m en Gigabit Ethernet y en 33 m en 10 Giga Ethernet,usando LED como emisores.
- OM2: fibra multimodo de tipo 50/125 um; soporta hasta 550 m en Gigabit Ethernet y 82 m en 10 Giga Ethernet,usando LED como emisores.
- OM3: fibra multimodo de tipo 50/125 um; soporta hasta 300 m en 10 Giga Ethernet,100 m en 40 Giga Ethernet y en 100 Giga Ethernet,usando láser optimizado a 50 um como emisores.
- OM4: fibra multimodo de tipo 50/125 um; soporta hasta 400 m en 10 Giga Ethernet, 150 m en 40 Giga Ethernet y en 150 Giga Ethernet,usando láser optimizado a 50 um como emisores.
- OS1: fibra monomodo SM 9/125, Con una ventana de operación de 1310nm y una atenuación de 0.5 dB/Km.
- OS2: fibra monomodo SM 9/125, con una ventana de operación de 1310nm, 1550nm y 1383nm y una atenuación de 0.5 dB/Km.
Actividad 3.1 La dispersión es la propiedad física inherente de las fibras ópticas,
que define el ancho de banda y la interferencia ínter simbólica (ISI).
Actividad 3.4 - Fotodetectores PIN - Fotodetectores de avalancha APD
Instalación con cable de fibra óptica La fibra óptica se utiliza para grandes redes; puede alcanzar 20 km entre equipos, o cuando el ancho de banda o la velocidad de transmisión así lo demanden.También tenemos las redes Ethernet de fibra óptica, utilizadas para distancias superiores a 100 m. Los cables de fibra óptica pueden tener una sola fibra o varias en su interior.
Si el cable lleva una fibra, suele utilizarse para latiguillos, ya que se fabrica para distancias cortas y no tiene que soportar tirones.
Si el cable es de varias fibras, puede ser de dos tipos: - Un cable con varias fibras en su interior.
- Un cable con varias fundas interiores y a su vez, varias fibras en el interior de cada funda.
El último caso es para su uso en exteriores o enterrado, ya que soporta tracción y peso específico.Los otros casos se utilizan en interiores, bajo protección por canalización o en el interior de armarios de datos. Todos los cables llevan una capa de hilos de kevlar, que es una fibra de color amarillo que se utiliza para presentar una resistencia a la tracción del cable, evitando que durante la instalación del mismo se someta a una tensión excesiva y lo dañe. Para trabajar con los cables de fibra óptica existen unas herramientas especiales, tanto para el corte como para el pelado de cada una de las fundad y del revestimiento.
- 100 Base T: es uno de los muchos estándares existentes de Fast Ethernet de 100 Mbit/s CSMA/CD sobre cable de par trenzado.
- Armario de comunicaciones: es un soporte metálico destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con equipamiento de distintos fabricantes.
- AWG: el calibre del alambre.
- Bus: es un sistema digital que transfiere datos entre los componentes de una computadora o entre varias computadoras.
- Comprobador de red LAN: facilita la determinación de direcciones IP, la identificación de la
polaridad, la medición a doble carga, la detección de un cable concreto.
- Conector F: es un tipo de conector para cable coaxial de radiofrecuencia.
- Conector RJ-45: es uno de los conectores principales utilizados con tarjetas de red Ethernet.
- Crimpadora: es una herramienta utilizada para corrugar o crimpar dos piezas metálicas o de otros materiales maleables mediante la deformación de una o ambas piezas.
- Ethernet: es un estándar de redes de área local para
computadores con acceso al medio por detección de la onda portadora y
con detección de colisiones.
- Etiquetadora: máquina que sirve para poner etiquetas.
- FTP: es uno de los diversos protocolos de la red Internet.
- Internet: red informática de nivel mundial que utiliza la línea telefónica para transmitir la información.
- Latiguillo:es una forma de cableado que se utiliza muchas veces en el monitoreo de redes.
- MAU: es un concentrador de cableado al cual se conectan todas las estaciones finales de una red.
- Patch panel: es el elemento encargado de recibir todos los cables del cableado estructurado.
- Pigtail: un cable pigtail de fibra óptica está formado por un cordon corto de fibra.
- Punto de acceso inalámbrico: en una red de computadoras, es un dispositivo de red que interconecta equipos de comunicación inalámbricos, para formar una red inalámbrica que interconecta dispositivos móviles o tarjetas de red inalámbricas.
- Red inalámbrica: designar la conexión de nodos que se da por medio de ondas electromagnéticas, sin necesidad de una red cableada o alámbrica.
- Roseta de red: es donde se conecta el cable UTP para juntar otros cables y hacer una
serie de estas y poder conectarse a la red con otra maquina y compartir
archivos.
- Router: es un dispositivo de hardware que permite la interconexión de ordenadores en red.
- SMA: procesa información de inventarios, contabilidad,
y dar soporte informático a todas las actividades del servicio.
- Smartphone: teléfono celular con pantalla táctil, que permite al usuario
conectarse a internet, gestionar cuentas de correo electrónico e
instalar otras aplicaciones y recursos a modo de pequeño computador.
- STP: es un protocolo de Capa 2 que se ejecuta en bridges y switches.
- Switch: es un dispositivo de interconexión de redes informáticas.
- UTP: es una clase de cable que no se encuentra blindado y que suele emplearse en las telecomunicaciones.
- Web: conjunto de información que se encuentra en una dirección determinada de internet.
- Wi-fi: tecnología que permite conectar diferentes equipos informáticos a través de una red inalámbrica de banda ancha.
- WiMAX: es una novedosa forma de transmisión de datos usando microondas de radio.
Cable coaxial: es un cable utilizado para transportar señales eléctricas de alta frecuencia.
Se descubrio en 1931 y en 1936 se hicieron las primeras transmisiones de TV usando cables coaxiales.El mismo año se realizan experimentos para transportar señales de TV por cable y telefonía entre Nueva York y Filadelfia.También se hizo el primer tendido submarino del cable coaxial en Australia,entre Melbourne y Stanley.El cable media 300 kilometros y transportaba un canal de TV y siete canales de telefonía.En 1956 se implementó el primer cable coaxial trasatlántico,entre Escocia y Canada.
Actualmente se utiliza principalmente para fines de audio y visuales.Los cables coaxiales pueden estar conectados a la toma de pared directamente a la televisión del cliente o del cable.Otro uso es conectar un televisor a la VCR.Y un uso final del cable coaxial es el de conectar una antena personal a un televisor o una caja convertidora de señal digital.

Cable coaxial RG59 Blanco (100m) Precio: 0'45€ Cómpralo Características: - Especificaciones RG59: 1/0.6mm BC + 3.7mm PE + 112 CCA Braid (Conductor
interior cobre puro (BC) 0.6mm, aislamiento PE 3.7mm, conductor exterior
aluminio recubierto de cobre (CCA) trenzado 112x0.12mm, cubierta PVC
6mm).
- Atenuación en dB/100 m a 50 MHz 4.7
- Atenuación en dB/100 m a 200 MHz 9.3
- Atenuación en dB/100 m a 470 MHz 14.3
- Atenuación en dB/100 m a 800 MHz 18.6
- Atenuación en dB/100 m a 1000 MHz 21.2
- Atenuación en dB/100 m a 1750 MHz 28.1
- Atenuación en dB/100 m a 2150 MHz 30.8
- Atenuación en dB/100 m a 2300 MHz 31.9
- Bobina de 20m de cable coaxial para antena de TV de 75 Ohms.
- Presentado
en bobina retractilada para la confección de cables a medidas y
empotrados.
- Estructura circuncéntrica con los siguientes elementos
(interior a exterior): conductor interior de cobre de diámetro 1.02mm,
aislamiento PE de diámetro 4.57mm, lámina de aluminio que cubre 100% la
superficie interior, malla de blindaje de aluminio (64/0.12mm) y
cubierta exterior de PVC de diámetro 7,02mm.
- Atenuación nominal a 800
MHz de 19 dB/100m.
- Color blanco.
- Tipo de cable: RG6U.
Normas de uso del cúter:
- No poner los dedos en la dirección en la que avanza la cuchilla,ni tampoco la mano del compañero.
- No interrumpir a un compañero que está cortando,ya que al distraerse,podría producirse un accidente.
- Cuando no se utilice,guardar siempre la hoja en el interior del cúter y colocar el cúter en su sitio.
- Cambiar la hoja del cúter cuando esté deteriorado o corte poco.
- No usar el cúter con las manos húmedas y mantenerlo siempre limpio.
- Utilizar guantes de protección anticorte.
- Sujetar correctamente los objetos que puedan moverse al realizar el corte.
Silverine Pelacables para cable coaxial RG6/58/59/62
Precio: 5'29€ Cómpralo
Cortadora y peladora universal
Precio: 9'80€ Cómpralo
- Pantalla
Pantalla Retina HD.
Pantalla panorámica de 4,7 pulgadas (en diagonal) retroiluminada por LED.
Pantalla Multi-Touch con tecnología IPS.
Resolución de 1.334 por 750 a 326 p/p.
Contraste de 1.400:1 (típico).
Pantalla con amplia gama cromática (P3).
Brillo máximo de 625 cd/m2 (típico).
Píxeles de doble dominio para un gran ángulo de visión.
Cubierta oleófuga antihuellas.
Compatible con la presentación simultánea de múltiples idiomas y grupos de caracteres.
Zoom de Pantalla.
Fácil Alcance.
- Resistencia a las salpicaduras, el agua y el polvo.
- Chip
Chip A10 Fusion con arquitectura de 64 bits.
Coprocesador de movimiento M10 integrado.
-Camara
Cámara de 12 Mpx.
Apertura de ƒ/1,8.
Zoom digital hasta x5.
Estabilización óptica de imagen.
Lente de seis elementos.
Flash True Tone con cuatro LED.
Fotos panorámicas (hasta 63 Mpx).
Cubierta de la lente de cristal de zafiro.
Sensor de iluminación posterior.
Filtro de infrarrojos híbrido.
Enfoque automático con Focus Pixels.
Enfoque por toque con Focus Pixels.
Live Photos con estabilización.
Amplia gama cromática para fotos y Live Photos.
Mapeo de tonos localizado mejorado.
Detección corporal y facial.
Control de exposición.
Reducción de ruido.
HDR automático para fotos.
Estabilización automática de imagen.
Modo ráfaga.
Temporizador.
Geoetiquetado de fotos.
- Grabación de vídeo
Grabación de vídeo en 4K a 30 f/s
Grabación de vídeo en 1080p HD a 30 o 60 f/s
Grabación de vídeo en 720p HD a 30 f/s
Estabilización óptica de imagen para vídeo
Zoom óptico x2; zoom digital x6 (solo en el iPhone 7 Plus)
Flash True Tone con cuatro LED
Vídeo a cámara lenta en 1080p a 120 f/s y en 720p a 240 f/s
Vídeo en time-lapse con estabilización
Estabilización de vídeo con calidad de cine (1080p y 720p)
Enfoque automático continuo
Detección corporal y facial
Reducción de ruido
Permite sacar fotos de 8 Mpx mientras grabas vídeo en 4K
Reproducción con zoom
Geoetiquetado de vídeos
-Reproducción de audio
Formatos de audio compatibles: AAC (de 8 a 320 Kb/s), AAC protegido (del
iTunes Store), HE-AAC, MP3 (de 8 a 320 Kb/s), MP3 VBR, Audible
(formatos 2, 3 y 4; Audible Enhanced Audio; AAX y AAX+), Apple Lossless,
AIFF y WAV.
-TV y vídeo
Duplicación AirPlay y salida de fotos, audio y vídeo a través del Apple TV (2.ª generación o posterior)
Compatibilidad con vídeo en espejo y salida de vídeo: hasta
1080p a través del Adaptador de conector Lightning a AV digital y el
Adaptador de conector Lightning a VGA (se venden por separado)
Formatos de vídeo compatibles: vídeo H.264 de hasta 4K, 30
fotogramas por segundo, perfil alto (High Profile) de nivel 4.2 con
sonido AAC-LC de hasta 160 Kb/s a 48 kHz y estéreo en los formatos de
archivo .m4v, .mp4 y .mov; vídeo MPEG-4 de hasta 2,5 Mb/s, 640 por 480
píxeles, 30 fotogramas por segundo, perfil simple (Simple Profile) con
sonido AAC-LC de hasta 160 Kb/s por canal a 48 kHz y estéreo en los
formatos de archivo .m4v, .mp4 y .mov; Motion JPEG (M-JPEG) de hasta
35 Mb/s, 1.280 por 720 píxeles, 30 fotogramas por segundo, sonido en
ulaw y estéreo PCM en formato .avi
El comprobador LAN sirve para comprobar si el cableado esta correcto y funciona perfectamente.
Precio 160'59€ Cómpralo
- Compatible con cables RJ45 UTP/STP de Cat.5, Cat.5e y Cat.6, RJ11 de telefonía y coaxial F.
- Dispone de 3 conectores para la comprobación de cables: RJ45 apantallado
para cables de red, RJ11/RJ12 para cables de telefonía y conector
coaxial F hembra.
- Se suministra módulo remoto con conector RJ45 hembra que actua como terminador.
- Mapa del cable: Detecta cortes, cruces, circuitos abiertos, malas conexiones, etc.
- Longitud máxima: Cables de hasta 255m.
- Resolución: 0,1m.
- Unidades: m y ft.
- Tamaño pantalla: 58 x 45 mm.
- Tipo de pantalla: LCD monocromo retro-iluminada.
- Baterías: 6 x 1,5V AAA.
Precio 20'42€ Cómpralo
- Permite la comprobación de cables UTP 10Base-T, 100BaseTX, 1000-BaseTX y cable telefónico RJ11 y RJ12.
- Permite la comprobación de pequeños latiguillos de red o de cables ya instalados pues dispone de dos módulos (local y remoto).
- Permite la comprobación de pequeños latiguillos de red o de cables ya instalados pues dispone de dos módulos (local y remoto).
- El módulo remoto dispone de conector RJ45 hembra, conector RJ11 hembra y
una línea de 8 LEDs para comprobar pin a pin el estado del cable.
- Ambos módulos permiten ser acoplados entre sí. Se suministra con funda de transporte.
Precio 4'25€ Cómpralo
- Comprobador de cable para RJ11, RJ45, 10/100 Base-T y el cable de teléfono,etc.
- La exploración eficiente automática para el cable faltante, el cable desordenado, y el cortocircuitos.
- Comprueba remotamente el cable hasta 1000 pies de largo.
- 9 LED para indicar cual alambre si está abierto o no en unidad remota y principal.
- Accionado por la C.C. 9V reduplica batería.
- Interruptor protector para la consumición de baja potencia.
Roseta de red: es el elemento que permite conectar el ordenador al resto de la red.Existen diferentes modelos de roseta de red,sencillas y dobles,e incluso,soportes con varias tomas.
